1. 从点灯开始
1.1 LED的选型及电路原理。
开始绘制原理图之前，首先对元器件进行选型，在立创商城或者在原理图绘制界面使用快捷键 shift+F 打开元器件选型界面选型。

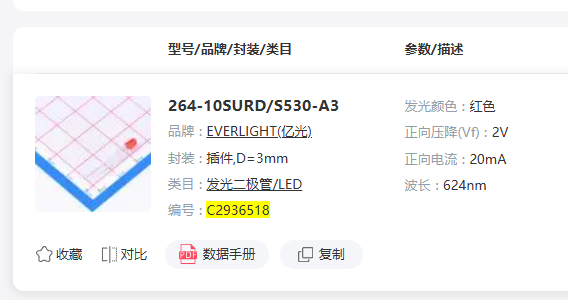

比如这款LED：
编号是 C2936518，这是供应商编号，也是器件的唯一标识。
我们可以查看它的参数——正向电流是20mA（20mAMAX），压降是2V。
选型可不是乱选，我们要计算。我们使用3V的纽扣电池点亮它的话，需要什么条件呢？
首先它吃掉2v的电压，还剩1v，如果我们什么都不接的话，1V 几乎全部加在极小的导线电阻 + 电源内阻上，电流会非常大，远超 LED 正常工作电流20mA。所以我们必需要接一个限流电阻，分担这1v。那我们简单计算一下就知道可以选择50欧姆电阻，这样整个串联电路电流就是20mA，刚好满足led的最大工作电流。那我们保守一点，用10mA的电流使LED工作也是可以的，就是暗一点而已，这样我们就选择100欧姆的限流电阻。

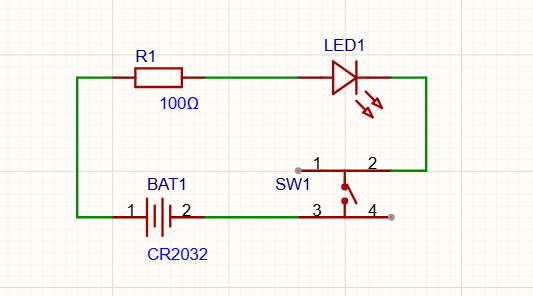

接下来就是画原理图了很简单的：
主要用到的快捷键：
| 快捷键 | 含义 |
|---|---|
| M-W | 画线 |
| SHI-F | 搜索在线元件库 |
| 鼠标右键 | 取消操作/长按拖动 |
| 选中元器件+space | 旋转 |
| 选中元器件+X/Y | 左右反转/上下反转 |
| DEL | 删除 |
涉及位号缩写：
| 缩写 | 全称 |
|---|---|
| BAT | Battery |
| SW | Switch |
| U | Integrated Circuit（集成电路I/C） |
| R | Resistor |
1.2 DRC检查
画完原理图后，要进行DRC检查，看看有没有什么错误。
发现警告：
警告1是因为之前我们改了电源的名字属性为CR2032，软件判断属性与它元件库里的默认元件属性不符，如果你直接使用这个封装，系统无法直接识别你的元器件是啥，但是这个元器件要是你熟悉的并且是自己买元器件焊接那其实只要他的封装能用那么无所谓。
解决方法是不要修改元器件的属性或者器件标准化，使用在线元件库里的元件替换你的元件。
警告2则是画图标准的问题，一般悬空引脚都要有标识（非连接标识

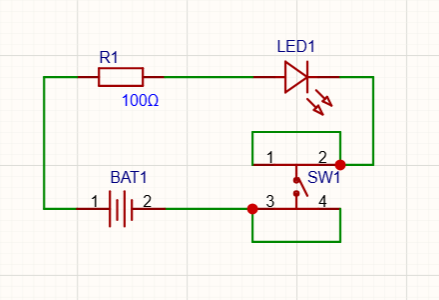

也可以化成如下：

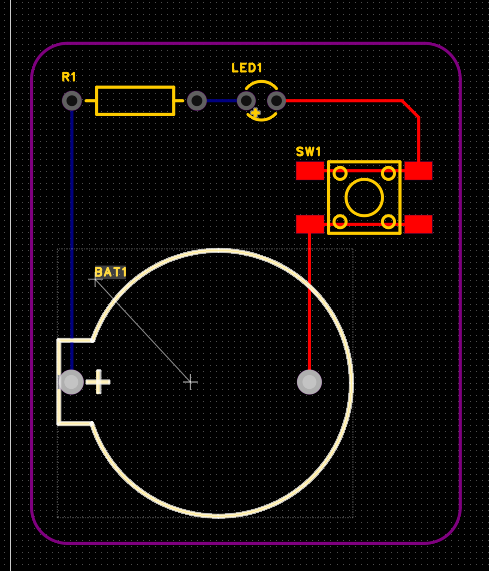

1.3 绘制PCB
双击PCB项，使用 M-I 导入原理图/导入原理图变更。
切换层级略。
同样 M-W 布线。
M-V 放置过孔。
关于单位：
- 密尔：英制单位，应默认使用
- 毫米：一般在机械部分用（例如板框边长）
- 切换快捷键：Q
总结：
| 快捷键 | 描述 |
|---|---|
| M-I | 导入原理图/导入原理图变更 |
| M-V | 放置过孔 |
| Q | 切换单位 |

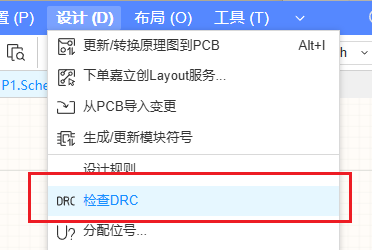

1.4 DRC检查PCB
画完PCB同样要DRC检查。

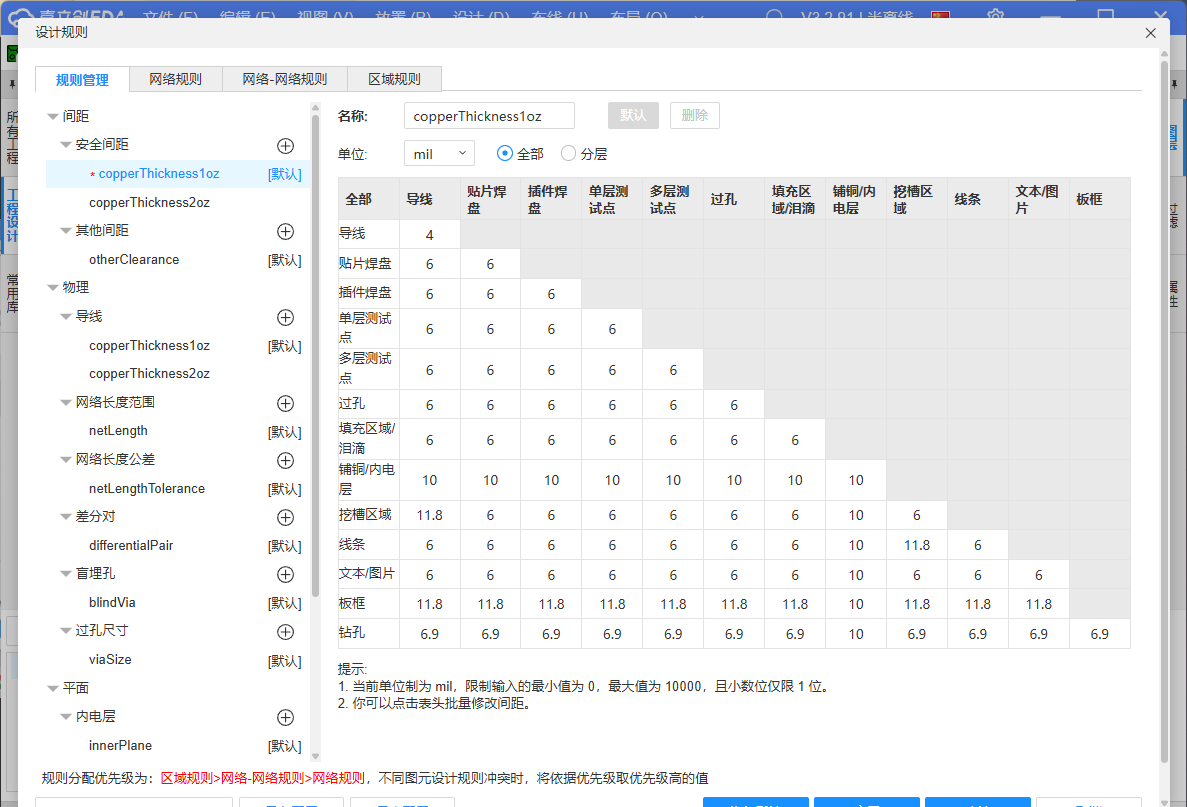

关于设计规则。
安全间距中的两个选项 ...1oz ...2oz 实际上就是指的不同铜厚的间距规则，1盎司铜大概相当于铜厚0.35mm，对于初学者，很少主动修改设计规则，但是我们需要知道这些设计规则的决定因素。比如这个间距的规则就和加工PCB厂家的工艺能力有关，例如JLC的工艺能力就可以在官网找到：嘉立创PCB工艺加工能力范围说明
除此之外，还有电气因素的影响，例如电压越高，导线间隙应越远；电流越大，导线应越粗等。
1.5 导出文件

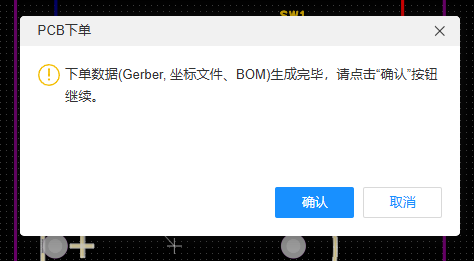

在上方菜单栏选择 导出——嘉立创PCB下单，会生成三个文件：
- Gerber：涉及PCB的导线、丝印等
- 坐标：一般是PCB上要打的孔
- BOM：Bill of MAterials 物料清单，记录要用到的元器件。
