通信协议:SPI

版权信息

warning

本文章为博主原创文章。遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。


1. 什么是SPI?

SPI(Serial Peripheral Interface,串行外设接口)是由摩托罗拉(Motorola)公司开发的一种同步、全双工、单主多从式的通信协议。

不用被这些名词吓到,我们拆解来看:

2. 工作原理

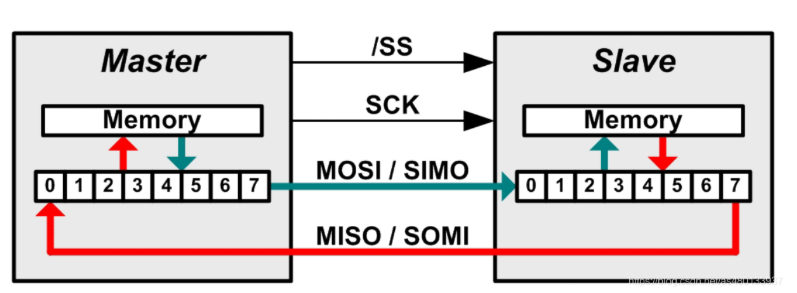

它的底层硬件逻辑其实极其简单粗暴——核心就是移位寄存器(Shift Register)

在STM32(主机)和你的屏幕或传感器(从机)内部,各有一个8位(或16位)的移位寄存器。这两个寄存器通过 MOSI 和 MISO 两根线首尾相连,形成了一个环形结构

工作过程就是转圈交换数据:

主机将 CS 线拉低。

  1. 准备阶段: 主机把要发送的数据放到自己的移位寄存器里;从机也把要返回的数据放到自己的移位寄存器里。

  2. 时钟启动: 主机的 SCLK 引脚开始发出时钟脉冲。

  3. 环形移位: 每来一个时钟脉冲的边沿(取决于SPI的工作模式):

    • 主机寄存器里的最高位(MSB)通过 MOSI 线被挤出去,跑进从机寄存器的最低位。
    • 同时,从机寄存器里的最高位(MSB)通过 MISO 线被挤出去,跑进主机寄存器的最低位。
  4. 完成交换: 经过连续的8个时钟脉冲,主从机内部的8位数据刚好完整地转了一圈。主机的发出去的数据到了从机,从机的数据也到了主机。

  5. 锁存:当CS线再次被拉高,数据被锁存。就可以开始解析数据了。

因此,SPI的发送和接收是绑定在一起同时发生的

3. 标准SPI信号线

SPI接口一般使用四条信号线通信:SDI(数据输入),SDO(数据输出),SCK(时钟),CS(片选)

亦即:

  1. SCLK (Serial Clock) - 串行时钟线: 由主机产生,就像乐队指挥的指挥棒。时钟的频率决定了通信的速度。

  2. MOSI (Master Output Slave Input) - 主出从入: 主机发送数据,从机接收数据的通道。

  3. MISO (Master Input Slave Output) - 主入从出: 主机接收数据,从机发送数据的通道。

  4. CS/NSS (Chip Select / Slave Select) - 片选线: 由主机控制,低电平有效。当主机想要和某个特定的从机通信时,就会把连接那个从机的CS线拉低(变成0V)。这就好比上课时老师点名:“那个CS线被拉低的同学,站起来回答问题!”

因为每个从机都需要一根独立的CS线,所以如果从机太多,会占用主机较多的GPIO引脚。

4. SPI工作模式

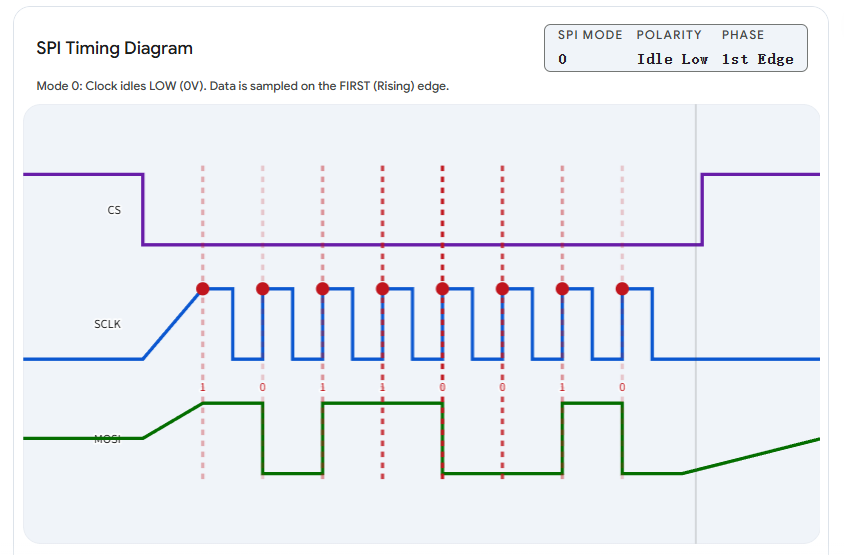

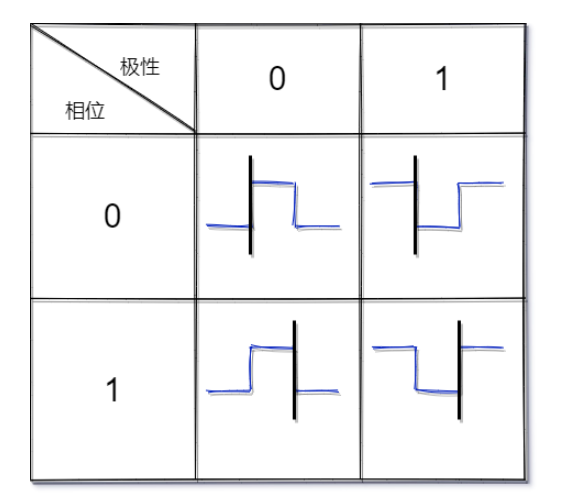

SPI允许配置时钟的极性和相位,组合出四种工作模式。

怎么选? 具体使用哪种模式,完全取决于你要连接的从机芯片手册怎么写。绝大多数市面上的传感器和屏幕驱动芯片,默认使用的是 Mode 0 (CPOL=0, CPHA=0) 或 Mode 3 (CPOL=1, CPHA=1)。

5. SPI 多从设备的连接

主机连接从机的方法一般有两种——直连式和菊花链式

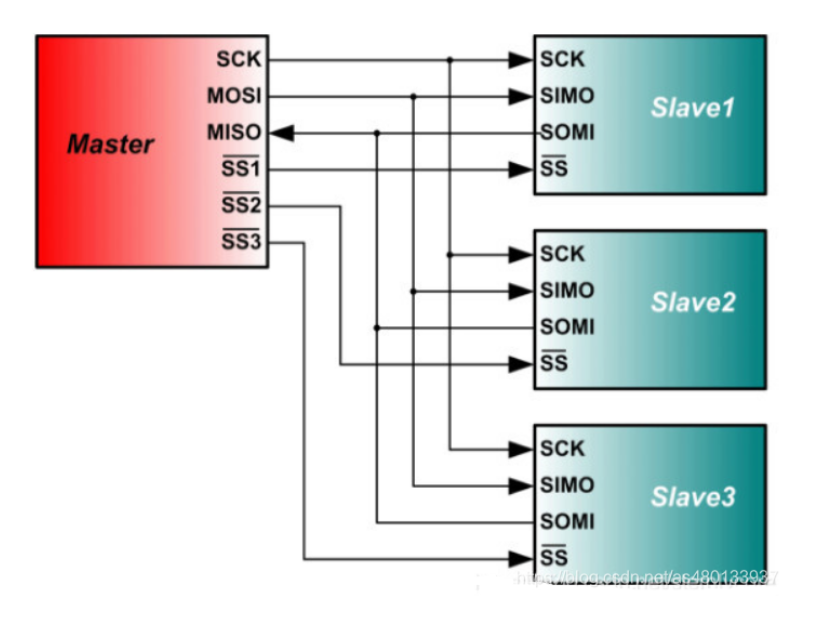

直连:

很直观。

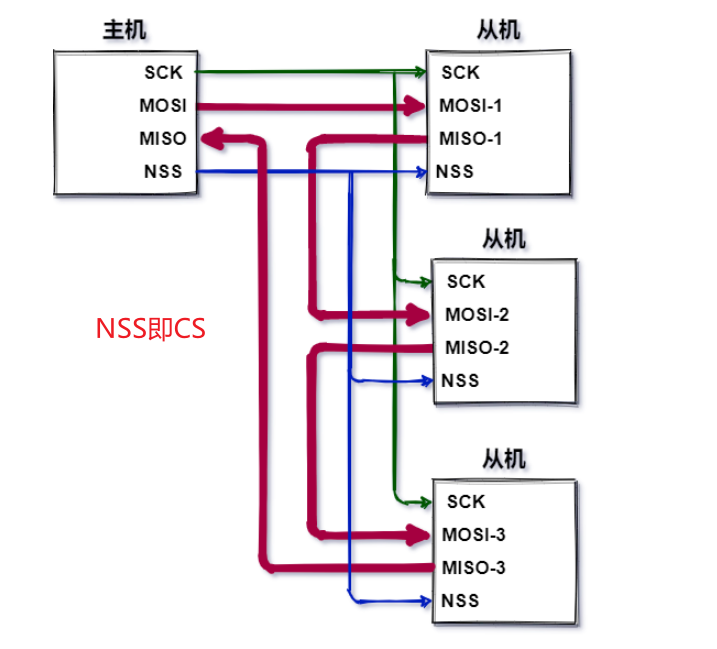

菊花链

可以看出菊花链可以一定程度上节省GPIO资源。

菊花链的最大缺点是因为是信号串行传输,所以一旦数据链路中的某设备发生故障的时候,它下面优先级较低的设备就不可能得到服务了;

另一方面,距离主机越远的从机,获得服务的优先级越低,所以需要安排好从机的优先级,并且设置总线检测器,如果某个从机超时,则对该从机进行短路,防止单个从机损坏造成整个链路崩溃的情况;

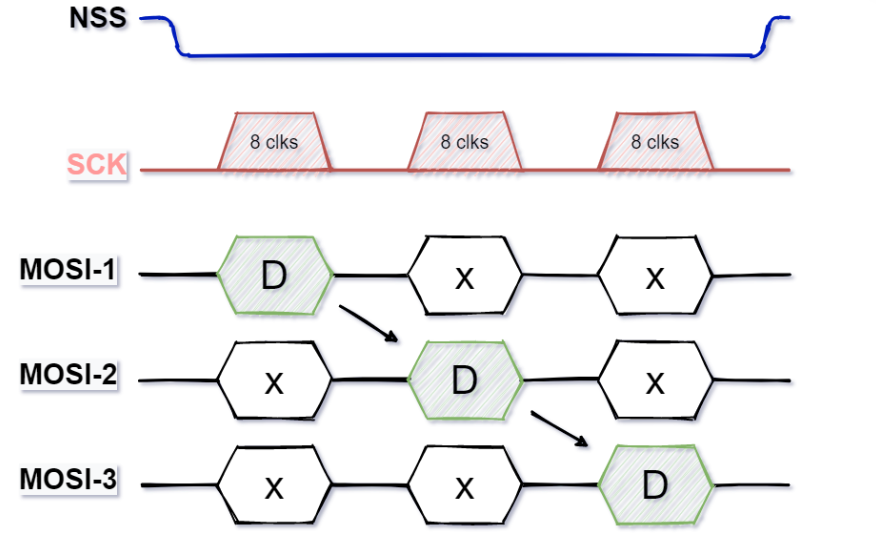

具体的数据流向:

D为有效数据,X为无效数据(无操作指令NOP),可以看出,离主机越远,主机要给该从机发送消息耗时越长。

假设你有 3 个设备组成菊花链(从机 1、从机 2、从机 3,从机 3 在最末端)。你想让从机 3 执行指令 0xAA,同时让从机 1 和 2 保持原样。主机不能只发一个 0xAA,它必须一次性发送 3 个字节(24 bits) 的数据。数据包的构造顺序是:
第 1 个字节:给从机 3 的目标指令 0xAA
第 2 个字节:给从机 2 的 NOP(无操作)指令(通常是 0x000xFF,具体看芯片手册)
第 3 个字节:给从机 1 的 NOP(无操作)指令
